RBL* (Zylinderbuchse | Bronze + Graphit-Pockets)

Produktion in
ca. 15-20 Tagen!
RB RBL Bronzegleitlager wartungsfrei geschmiert Bronze bushing sliding bearing mainteance-free lubricated

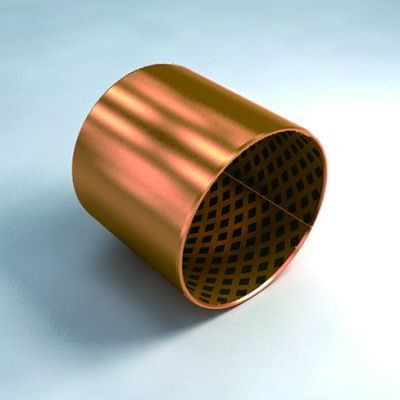

Abbildung ähnlich
Preise nur nach Anmeldung sichtbar

Lieferzeit ca. 2-5 Werktage

Innendurchmesser = d

Aussendurchmesser = D

Gesamtlaenge = L

gerollte Buchse aus Zinnbronze (i.e. CuSn8P) mit aus Festschmierstoff vorbefüllten... mehr
Produktinformationen "RBL* (Zylinderbuchse | Bronze + Graphit-Pockets)"

gerollte Buchse aus Zinnbronze (i.e. CuSn8P) mit aus Festschmierstoff vorbefüllten diamantförmigen Rauteschmiertaschen nach DIN 1494 / ISO 3547, wartungsfrei

MECHANISCHE EIGENSCHAFTEN:

zulässige spezifische Lagerbelastung
statisch
langsam
oszillierend
N/mm2
 < 120
 <   80
 <   40
zulässige Gleit-geschwindigkeit
Trocken
Geschmiert
m/s
 < 2,5
 < 3,8
max. pv-Wert
permanent
kurzzeitig
MPa x
m/s
 < 2,8
 < 3,0
Reibungs-koeffizient
μ
0,05...0,20
Temperatur-
werte
Arbeitsbereich
Ausdehnung
Wärmeleitzahl
°C
x10-6 x K-1
W (m x K)-1
-100..+220
18,5 (20°)
58

TOLERANZEN und MONTAGE
Gehäusebohrung: H7
Welle: Stahl mit Rautiefe < Rz 6,3 und Toleranz im Bereich f7-h8
Buchsen-ID nach Einbau: im Bereich von ca. D9
Einbaufasen sollten beim Gehäuse mit ca. 1,5mm x 15-45° und bei der Welle mit ca. 5mm x 15° bedacht werden.
Zudem wird die Verwendung eines passenden Einpressdorns empfohlen, sowie auch das leichte Einfetten der Buchsenaußenseiten vor dem Einpressvorgang.
